线材规格书CABLE SPECIFICATION
| 产品名称/规格 | 46～34AWG 极细电子线规格书 | ||||||||
| 温度、电压 | 105℃ 30V | ||||||||
| 印字 | 图例 | ||||||||
| \ |
 |
||||||||
| 结构项目 / CONSTRUCTION | |||||||||
|

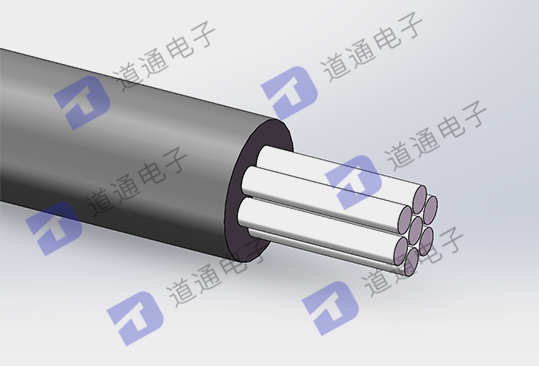

导体 CONDUCTOR |
材质 MATERIAL |
镀银合金铜绞线 Silver Plated Copper alloy |
镀锡合金铜绞线 Tinnted Plated Copper alloy |
镀锡铜绞线 Tinnted Copper |
|||||
|
型号 SIZE |
AWG46 | AWG44 | AWG42 | AWG40 | AWG38 | AWG36 | AWG34 | ||
|
构成CON- STRUCTION（mm） |
7/0.016 | 7/0.020 | 7/0.025 | 7/0.03 | 7/0.04 | 7/0.05 | 19/0.04 | ||
|
绞合外径 NOM.OD.（mm） |
0.048 | 0.060 | 0.075 | 0.09 | 0.12 | 0.15 | 0.20 | ||
|
绝缘 INSULATION |
材质 MATERIAL |
PFA | PFA | PFA | PFA | FEP | FEP | FEP | |
|
成品外径 O.D.（mm） |
0.12 | 0.16 | 0.20 | 0.24 | 0.325 | 0.35 | 0.31 | ||
|
一般平均厚度 NOM.AVERAGE THICKNESS（mm） |
0.04 | 0.050 | 0.062 | 0.075 | 0.102 | 0.1 | 0.055 | ||
|
颜色 COLOR |
按客户要求 | ||||||||
|
电气特性 ELECTRICAL CHARACTERISTCS |
导体电阻 （20℃）Ω/km |
≦19360 | ≦11500 | ≦7500 | ≦5000 | ≦3300 | ≦1500 | ≦1040 | |
|
绝缘电阻 MΩ.km |
Min.1000 | ||||||||
| 耐压测试 | 500V（AC）/min | ||||||||
| 火花测试 | 1.5KV | ||||||||
